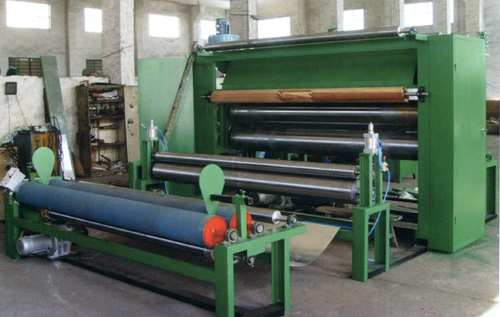

烧毛机



纯棉粗厚织物低碱冷堆前处理




  纯棉粗厚织物低碱冷堆前处理

  纯棉粗厚染色织物,大多用作高档装饰面料、服装面料和旅游产品面料,是具有市场竞争力的时尚面料之一,深受消费者青睐。而纯棉粗厚织物由于其组织结构和前处理工艺原因,其半制品白度和毛效往往达不到染色工艺要求,影响了染色产品的外观质量,因此,纯棉粗厚织物的前处理加工显得尤为重要。

  一、织物规格和工艺流程

  1、织物规格

  (1)156 em(84+84)tex X 98 tex 283根/10 cm X98根/10 cm全棉帆布

  (2)156 cm(84+84)tex×98 tex 203根/10 cm x76根/10 cm全棉帆布

  2、工艺流程

  坯布→翻缝→烧毛→冷堆→退卷→短蒸(100℃×40 min)→热水洗→冷水洗→复氧漂(100℃×40 min)→热水洗→冷水洗→烘干→丝光→水洗

  二、生产工艺

  1、翻缝

  缝头应做到平、直、齐、牢,布面正反一致。缝头采用三角包边方法,防止卷边、折皱。

  2、烧毛

  全棉粗厚织物烧毛质量的好坏直接影响产品的光洁度。若烧毛达不到要求,将会给后道工序带来很大的麻烦。

  烧毛工艺刷毛辊开一组,逆时针转动;烧毛火口为二正二反,车速80~85 m/min,烧毛级数3.5~4级。

  3、冷轧堆

  工艺处方和条件/(g/L)

  烧碱30~35

  100%双氧水10~12

  前处理剂DKB-321 20

  轧液、堆置温度室温

  时间/h 24

  车速/(m/min)30~35

  前轧车压力/MPa 0.20~0.25

  后轧车压力/MPa 0.15~0.20

  二槽轧液,打卷后用塑料布包裹,保湿转动堆置,转速8~10 r/min。

  4、短蒸

  冷堆后进行一次短蒸,布上残留的双氧水、烧碱在湿热条件下可继续发挥煮练作用,使织物上的杂质能充分膨化、溶落,从而提高织物毛效和白度。
