|
烧毛时要注意烂棉斑及破洞问题

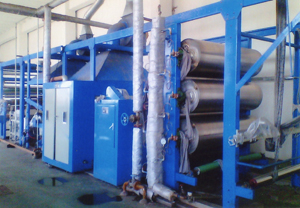

专家支招：烂棉斑疵点一般在氧漂过程中形成。如漂练时，飘液中含有铁锈等杂质粘附在织物表面上，在金属离子作用下，双氧水会剧烈分解产生大量热而损伤棉纤维，纤维损伤处在履带蒸箱中经高温长时间堆置就会形成烂棉斑或破洞。此外，烧毛时布面若有烧焦的棉毛粘附在织物表面上，会在此处形成过烧点，氧漂时此处也会因双氧水剧烈反应灼伤而形成烂棉斑。
烂棉斑对染色质量影响非常大，染鲜艳颜色时，烂棉斑处形成亮斑；染深暗颜色时，烂棉斑处形成暗斑。对于涤棉织物来说，烂棉斑的轻重取决于涤纶纤维和棉纤维色相差，当其色相接近时色斑会减轻，当其色相差异大时，色斑会加重。因此，如果发现烂棉斑形成的色斑时，我们要尽可能调整涤棉色相一致，减轻涤棉织物光泽差异，尽可能减轻烂棉斑对色布产品质量的影响。
如果染色生产时发现有烂棉斑应及早通知漂练工人赶快处理，以最大程度降低损失，并且调整染色处方减轻烂棉斑程度。
|
